Napájecí zdroj pro zesilovače WM-037U, 3x vstup/výstup, symetrické + nesymetrické napájení

Popis produktu

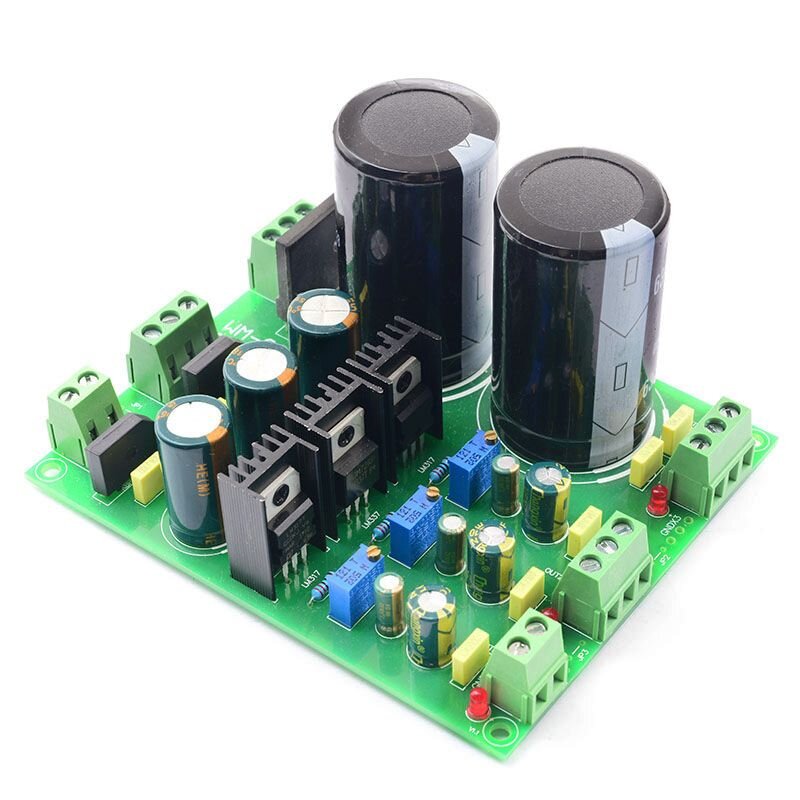

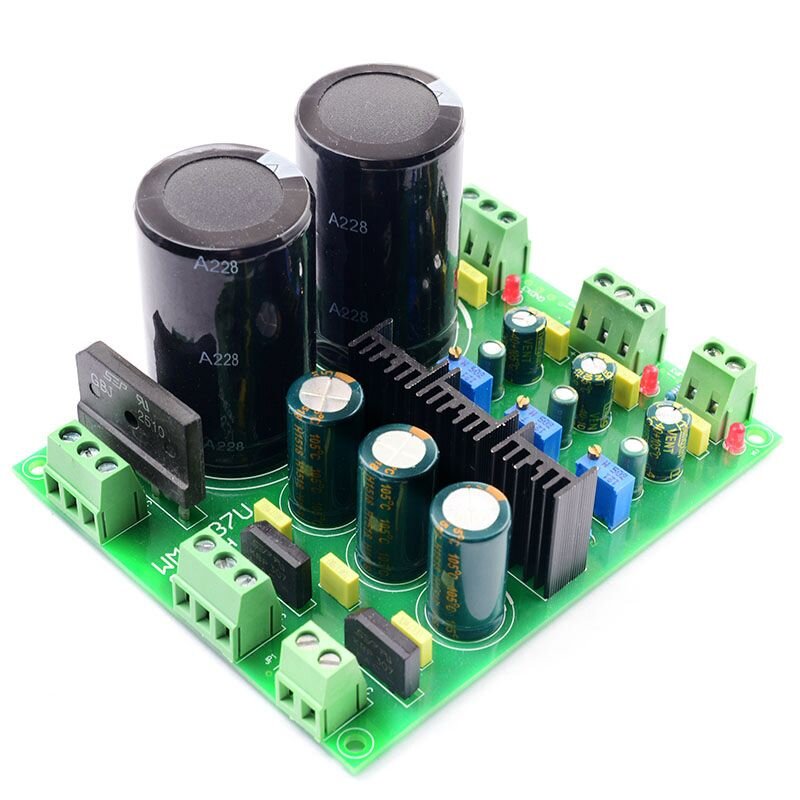

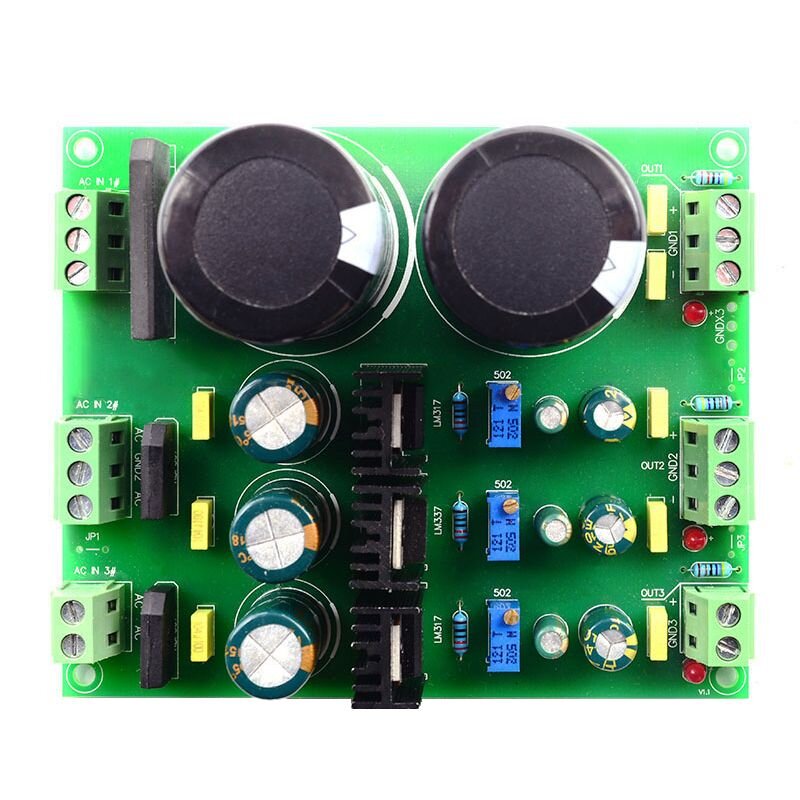

Trojitý napájecí modul vhodný pro zesilovače, předzesilovače a další audio techniku. Modul má 3 nezávislé vstupy a výstupy pro napájení více zařízení.

Modul je určen pro symetrické napájení transformátorem s dvojitým vinutím (s vyvedeným středem) – platí pro 1. a 2. kanál zdroje. 3. kanál je určen pro nesymetrické napájení.

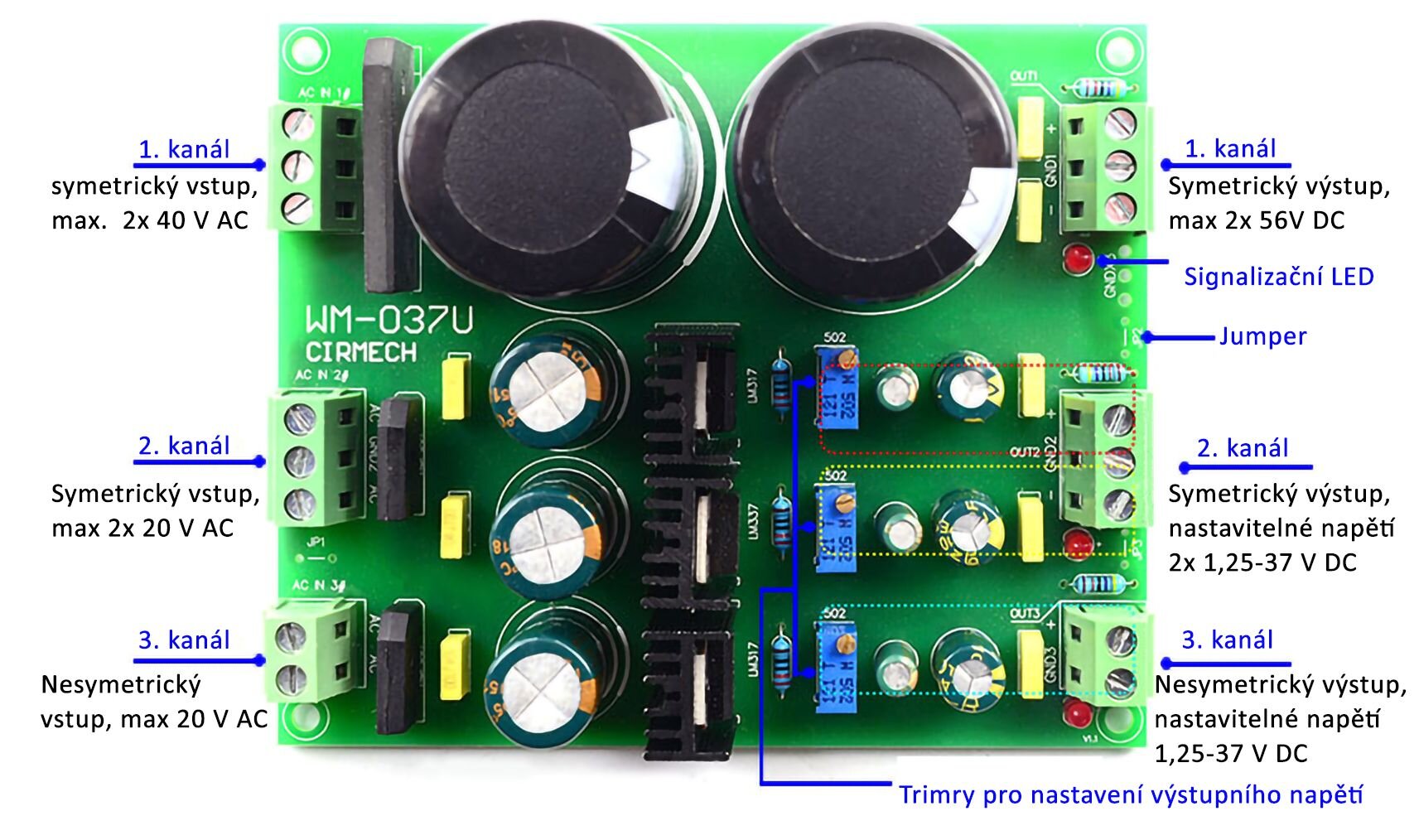

1. kanál:

•  symetrický vstup o max. napětí 2x 40V AC, výstupní napětí není stabilizováno, je závislé na vstupním napětí. Pro použití s vyšším trvalým výstupním proudem nad 2A je nutné osadit chladič na usměrňovač. O filtraci se stará dvojice kvalitních kondenzátorů Rubycon 10000 uF / 63 V.

2. kanál:

• symetrický vstup o max. napětí 2x 20 V AC, výstupní napětí je stabilizováno pomocí regulátorů LM317/LM337. Výstupní napětí lze nastavit pomocí trimrů pro kladnou i zápornou větev zvlášť v rozsahu 1,25-37 V. Maximální výstupní proud je 1 A.

3. kanál:

• nesymetrický vstup o max. napětí 20 V AC, výstupní napětí je stabilizováno pomocí regulátoru LM317. Výstupní napětí lze nastavit pomocí trimru v rozsahu 1,25-37 V. Maximální výstupní proud je 1 A.

2. i 3. kanál má vstupní filtrační kapacitu 2200 μF / 35 V. Filtrace na výstupu za stabilizátorem je řešena pomocí dvojice menších elektrolytických kondenzátorů společně s fóliovým na odrušení.

V případě, že není k dispozici třetí vinutí transformátoru, lze získat výstup i z 3. nesymetrického kanálu pomocí vyzkratování propojky JP1 a JP3.

Pro vyšší bezpečnost doporučujeme před modul osadit pojistku.
